【设计】快来补课了!常见的彩盒包装单纸盒的结构设计

发布时间:2020/6/17

在整个印刷包装行业,彩盒包装是相对比较复杂的品类,因为设计、结构、形状、工艺不同,往往很多东西没有标准化流程。今天,小编为大家整理了常见的彩盒包装单纸盒的结构设计,主要分为两大部分:管式包装盒盘式包装盒

管式包装结构设计

管式包装盒在日常包装形态中最为常见,大多数彩盒包装如:食品、药品、日常用品等都采用这种包装结构方式。其特点是在成型过程中,盒盖和盒底都需要摇翼折叠组装(或粘接)固定或封口,而且大都为单体结构(展开结构为一整体),在盒体的侧面有粘口,纸盒基本形态为四边形,也可以在此基础上扩展为多边形。管式包装盒结构特征的区别主要体现在盖和底的组装方式上,下面就分别看一下管式包装盒不同的盒盖和盒底结构。

管式包装盒的盒盖结构

盒盖是装人商品的入口,也是消费者拿取商品的出口,所以在结构设计上要求组装简便和开启方便,既保护商品又能满足特定包装的开启要求,比如多次开启或一次性防伪的开启方式。管式包装盒盒盖的结构主要有以下几种方式。

01

插入摇盖式

其盒盖有3个摇盖部分,主盖有伸长出的插舌,以便插人盒体起到封闭作用。设计时应注意摇盖的咬合关系问题。这种盖在管式包装盒中应用最为广泛。

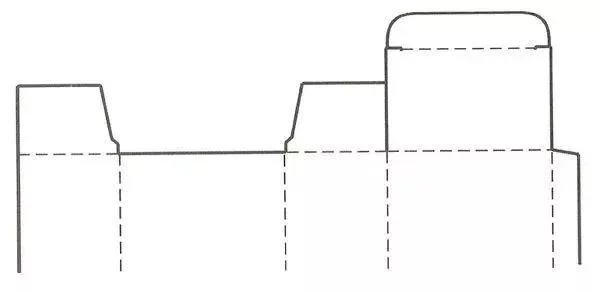

插入摇盖式盒盖结构展开图

02

锁口式

这种结构通过正背两个面的摇盖相互产生插接锁合,使封口比较牢固,但组装与开启稍有些麻烦。


03锁口式盒盖结构展开图

插锁式

插接与锁合相结合的一种方式,结构比插入摇盖式更牢固。

插锁式盒盖结构展开图

04

摇盖双保险插入式

这种结构使摇盖受到双重咬合,非常牢固,而且摇盖与盖舌的咬合口可以省去,更便于重复多次开启使用。

推广选购液压试验台,专业市场认证,30天退换货,定制服务,按约发货.

摇盖双保险插入盒盖结构展开图

05

粘合封口式

这种粘合方法密封性好,适合自动化机器生产,但不能重复开启。主要适合于包装粉状、粒状的商品,如洗衣粉、谷类食品等,一旦拆开,无法重复使用。

粘合封口式盒盖结构展开图

06

一次性防伪式

这种包装结构形式的特点是利用齿状裁切线,在费者开启包装的同时使包装结构得到破坏,防止出现有人再利用包装进行仿冒活动。这种包装盒主要用于药品包装和一些小食品包装中,像胶卷包装/纸巾抽纸包装盒目前也都采用这种开启方式。

一次性防伪式式盒盖结构展开图

07

正揿封口式

利用纸张的耐折和韧性的特征,采用弧线的折线,揿下压翼就可以实现封口。这种结构组装、开启、使用都极为方便,而且最为省纸,造型也优美,适合用于小商品的包装。

正揿封口式盒盖结构展开图

08

连续摇翼窝进式

这种锁合包装结构方式造型优美,极具装饰性,但手工组装和开启较麻烦,适合于礼品包装,应用于婚礼糖果包装盒,圣诞节礼品包装盒。

连续摇翼窝进式盒盖结构展开图

管式包装盒的盒底结构

盒底承受着商品的重量,因此强调牢固性。另外在装填商品时,无论是机器填装还是手工填装,结构简单和组装方便是基本要求。管式包装盒盒底主要有以下几种方式。

01

别插式自锁底

利用管式包装盒底部的4个摇翼部分,通过设计使它们相互产生咬合关系。这种咬合通过“别”和“插”两个步骤来完成,组装简便,有一定的承重能力,在管式包装盒中应用较为普遍。

别插式自锁底结构展开图

02

自动锁底

自动锁底包装盒采用了预粘的加工方法,但粘接后仍然能够压平,使用时只要撑开盒体,盒底就会自动恢复锁合状态,使用极其方便,省时省工,并且具有良好的承重力,适合于自动化生产,一般承载高重量物品的包装设计选用此种设计结构。

自动锁底结构展开图

03

摇盖双插口式封底

结构同摇盖插入式盒盖完全相同,这种设计结构使用简便,但承重力较弱,通常适合包装食品、文具、牙膏等小型或重量轻的商品,是最为普遍的包装盒设计结构。

摇盖双插口式封底结构展开图

04

间壁封底式

间壁封底式结构是将管式包装盒4个摇翼设计成具有间壁功能的结构,组装后在盒体内部会形成间壁,从而有效地分隔固定商品,起到良好的保护作用。其间壁与盒身为一体,可有效节省成本,而且这种包装盒结构抗压强度较高。

间壁封底式结构展开图

05

其他演变结构

根据以上常用的基本包装盒结构模型,还可以通过设计演变出其他的一些结构形式。

别插式结构展开图

三角形自动锁底盒结构展开图

插锁式结构展开图

别扣式结构展开图

盘式包装结构设计

盘式包装盒结构是由纸板四周进行折叠咬合、插接或粘合而成型的纸盒结构,这种包装盒在盒底上通常没有什么变化,主要结构变化体现在盒体部分。盘式包装盒一般高度较小,开启后商品的展示面较大,这种纸盒包装结构多用于包装纺织品、服装、鞋帽、食品、礼品、工艺品等商品,其中以天地盖和飞机盒结构形式最为普遍。

盘式包装盒的主要成型方法

01

别插组装

没有粘接和锁合,使用简便。

别插组装结构一展开图

别插组装结构二展开图

别插组装结构三展开图

别插组装带盖式结构展开图

别插组装带底结构盒展开图

02

锁合组装

通过锁合使结构更加牢固。

锁合组装结构展开图

03

预粘组装

通过局部的预粘,使组装更为简便。

预粘组装结构展开图

盘式包装盒的主要结构

1)罩盖式:盒体由两个独立盘型结构相互罩盖而组成,常见于服装、鞋帽等商品的包装。

2)摇盖式:在盘式包装盒的基础上延长其中一边设计成摇盖,其结构特征较类似管式包装盒的摇盖。

双保险插锁带盖式结构展开图

梯形带盖式结构展开图

3)连续别插式:其别插方式较类似管式包装盒的连续摇翼窝进式。

4)抽屉式:由盘式盒体和外套两个独立部分组成。

5)书本式:开启方式类似于精装图书,摇盖通常没有插接咬合,而是通过附件来固定。

书本式结构展开图

6)其他形式

多边形盘式包装盒结构展开图

三角形盘式包装盒结构展开图

单纸盒包装盒的结构设计基本就是以上这些,由于包装行业的发展和设计的变化,未来还能演变出来更多的包装结构设计。
